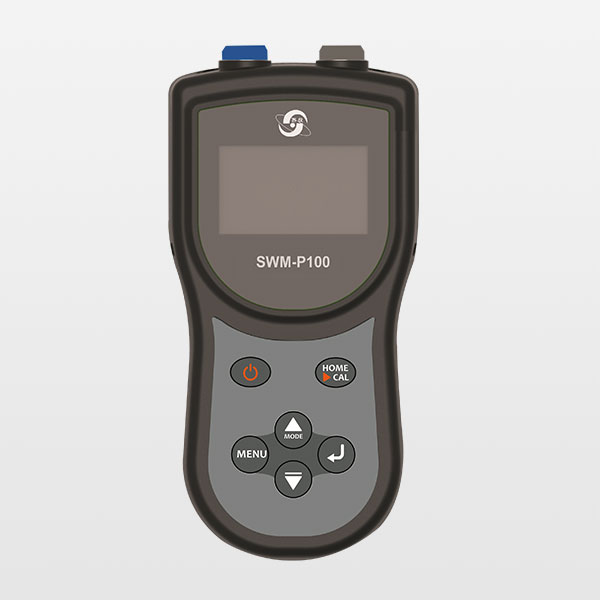

一、系統概要 SWM-P100多功能便攜式水質分析儀是一款通用型水質手持監測設備，用于連接數字型傳感器，可實時監測傳感器的測量數據及工作狀態，亦可對傳感器進行標定和校準，具有數據存儲、數據傳輸?shù)裙δ�。搭載半透半反液晶屏，操作界面簡單、友好，對操作人員的專業性要求不高。
多功能便攜式水質分析儀可對接的數字型傳感器包括：pH、ORP、電導率、濁度、溶解氧、離子濃度、COD及其他多參數因子等。適用于應急檢測、工廠巡檢、實驗室常規測量等場合。
技術原理： 玻璃電極法、離子電極法、電導電極法、熒光法、UV法等。
二、性能特點：
◆設備可自動識別所連接的傳感器，即插即用
◆可同時支持兩種傳感器接入
◆搭載半透半反液晶屏，戶外強光下可視
◆擁有友好的操作界面，界面清晰，易于操作
◆內置大容量可充電電池，電池電量實時監控
◆具有數據存儲、查看、導出等功能
◆外置TypeC-USB接口，充電+數據傳輸一體化設計
◆機殼符合人體工學設計，操作舒適方便
◆IP68防護等級，勝任惡劣環境中使用
◆附件（其他配置要求）
三、主要配置
◆便攜式主機1臺（內置可充電電池）
◆USB數據線1根
◆車載點煙器電源線1根
◆便攜式無線打印機1臺（可選）
◆數據分析軟件及操作視頻培訓光盤1張
四、功能參數
1、測量時間快
檢測時間小于5分鐘，快檢測時間小于30秒；儀器要求重量輕攜帶方便、自帶顯示屏可直接用于現場測定顯示
2、檢測范圍寬
典型檢測pH/ORP,電導率，水溫，溶解氧，濁度，COD，氨氮，葉綠素，藻密度，水中油等
3、儀器固件支持可自動適配傳感器菜單，而不需要升級儀器本身固件程序
4、采用IP68防塵防水等級設計，獨立大尺寸液晶顯示屏，帶明亮背光，即使在野外陽光下也能清晰顯示內容
5、具有剩余電量指示功能，可利用電源適配器充電和汽車點煙器進行車載充電，方便現場電量不足時采取有效措施
6、支持無線藍牙打印功能，可現場打印記錄結果；具有數據存儲功能，方便用戶查詢
7、內置藍牙和USB接口，并配套強大的聯機軟件，可實現硬件檢測，電極維護，測量操作、歷史數據上傳、極譜圖分析和算法應用分析等所有儀器操作
五、數字傳感器

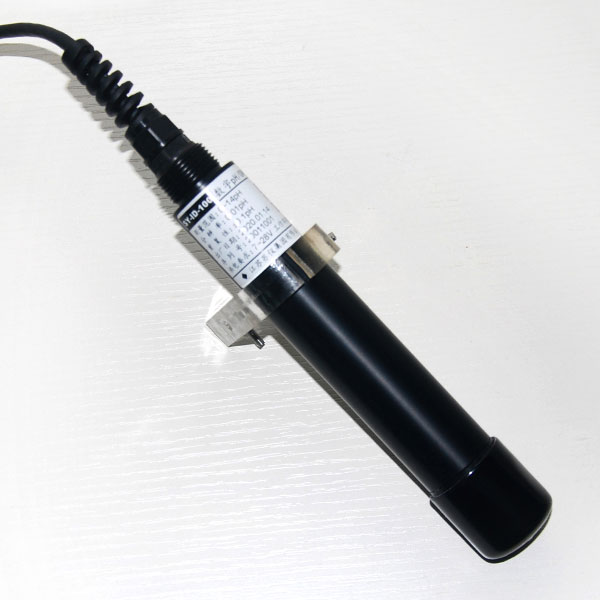

1、數字PH/ORP傳感器
工作原理：
PH定義為介質中氫離子活度的負對數值，用于衡量介質酸堿程度。氫離子選擇性滲透通過外層膜，產生電化學電位，即電化學分界層的電位。生成的電化學電位取決于介質的PH值。電極內置Ag/AgCI作為參比電極，其電位穩定，不受介質酸堿度影響。根據能斯特方程，將測量的電勢轉換成相應的PH值。
ORP為氧化還原電位，表征溶液宏觀的氧化-還原性。氧化還原電位越高，氧化性越強，反之氧化性越弱。ORP的測量原理與PH類似。
技術指標：
測量參數 | 數字PH傳感器 | 數字ORP傳感器 |
型號 | SY-ID-101 | SY-ID-102 |
工作原理 | 玻璃電極法 |
測量范圍 | （0~14）pH | （-2000~2000）mV |
分辨率 | 0.01pH | 0.5mV |
重復性 | ＜±0.1pH | ＜±m(xù)V |
響應時間 | ＜30s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D34mm，L190mm，電纜2米（可定制） |
工作環境 | （0`50）℃，（0~6）bar |
工作電壓 | 7~28V DC |

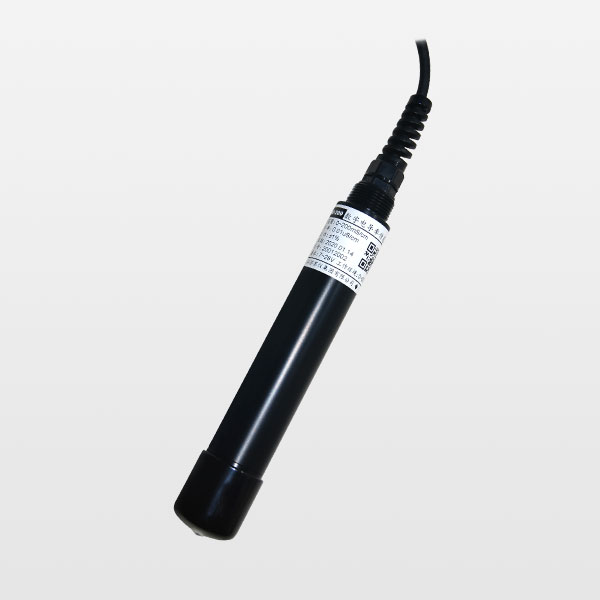

2、數字電導率傳感器
工作原理：
電導率是衡量介質導電能力的指標。單位通常用μS/cm或mS/cm來表示，常溫下純水電導率小于0.05μS/cm，天然水或地表水電導率在100~1000μS/cm，酸堿溶液的電導率櫥窗1000mS/cm。
通過測量溶液中的兩個同軸電極之間的電奪V以及電流I，基于歐姆定律計算溶液電阻R=V/I，其電阻的倒數定義為電導S=1/R。結合電極本身相關的電極常數K可直接確定溶液的電導率。
技術指標：
測量參數 | 電導率 |
型號 | SY-ID-200 |
工作原理 | 四極式石墨電極法 |
測量范圍 | （0~200）mS/cm |
分辨率 | 0.01μS/cm(視量程而定) |
重復性 | ＜1% |
響應時間 | ＜30s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D34mm，L190mm，電纜2米（可定制） |
工作環境 | （0~50）℃，（0~6）bar |
工作電壓 | 7~28V DC |

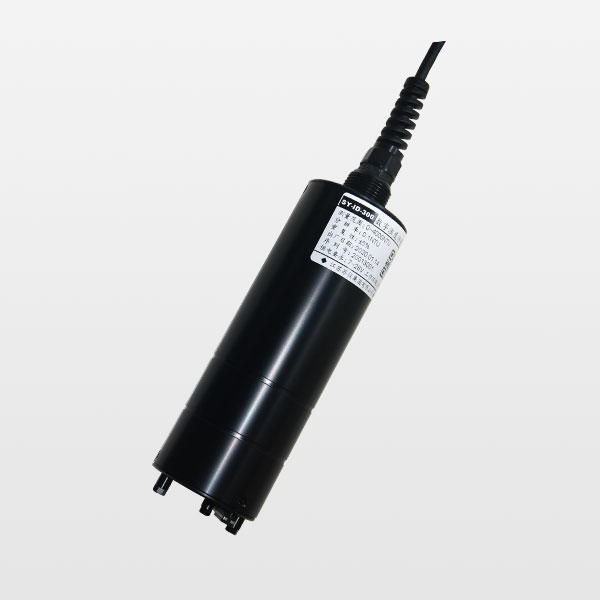

3、數字濁度傳感器
工作原理：
濁度是衡量介質中懸浮性顆粒物對光線引起的阻礙程度。不僅與懸浮物的數量、濃度有關，還與尺寸、形狀和折射率有關。介質中的懸浮顆粒對入射光會產生不同方向的散射，其中90°散射光受顆粒物尺寸影響較小，常被用做濁度測量。光源發射860nm紅外光，在90°方向檢測散射光強度，根據檢測的散射光強計算介質濁度值。
懸浮物是指懸浮在水中的固體物質，包括不溶于水中的無機物、有機物及泥砂、黏土、微生物等，是衡量水污染程度的指標之一，造成水渾濁的主要原因。隨著顆粒物濃度不斷增大，入射光不能照射到所有顆粒物，并且在90°方向的散射光被其它顆粒物遮擋而檢測不到，可通過140°散射光測量懸浮物。
技術指標：
測量參數 | 濁度 | 懸浮物 |
型號 | SY-ID-300 |
工作原理 | 90°散射/140°散射 |
測量范圍 | （0~4000）NTU | （0~50）g/L（TSS） |
分辨率 | 0.1NTU | 0.1g/L |
重復性 | ＜2% | ＜±5% |
響應時間 | ＜30s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D60mm，L170mm，電纜2m（可定制） |
工作環境 | （0~50）攝氏度，（0~6）bar |
工作電壓 | 7~28V DC |

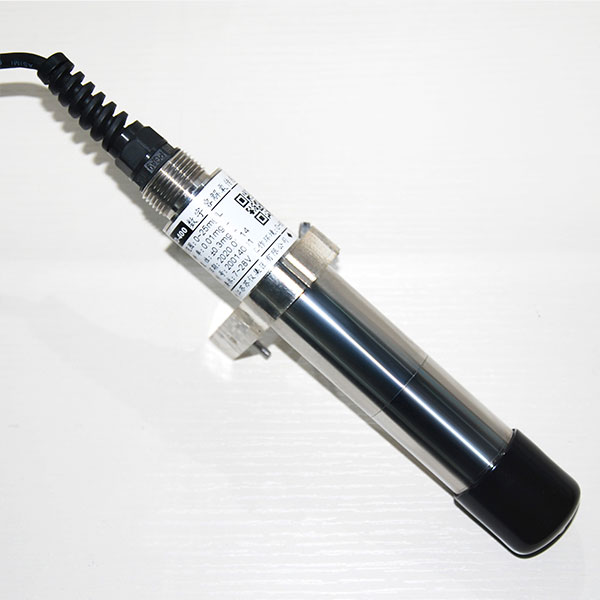

4、數字溶解氧傳感器
工作原理：
光學熒光法：
熒光法的測量原理是氧分子對熒光淬滅效應。傳感膜片被一層熒光物質所覆蓋，當特定波長的藍光光源照射到傳感膜片表面的熒光物質時，熒光物質受到激發釋放出紅光。由于氧分子會抑制熒光效應的產生，導致水中的氧氣濃度越高，釋放紅光 的時間就越短，理論上紅光釋放時間與溶解氧濃度之間具有可量化的相關性，從而通過測定紅光的釋放時間計算出溶解氧濃度。
SY-ID-400數字溶解氧傳感器測量采用光學熒光法原理，傳感器前端的熒光物質是特殊的鉑金屬卟啉復合了允許氣體通過的聚酯箔片，表面涂了一層黑色的隔光材料以避免曝光和水中其它熒光物質的干擾。
不消耗氧氣，沒有流速與攪動的要求，不受硫化物等化學物質干擾，更高的分辨率與測量精度，低維護量。
技術指標：
測量參數 | 溶解氧 |
型號 | SY-ID-400 |
工作原理 | 熒光淬滅效應 |
測量范圍 | （0~20）mg/L |
分辨率 | 0.01mg/L |
重復性 | ＜±0.1mg/L |
響應時間 | ＜30s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D34mm，L190mm，電纜2m（可定制） |
工作環境 | （0~50）攝氏度，（0~6）bar |
工作電壓 | 7~28V DC |

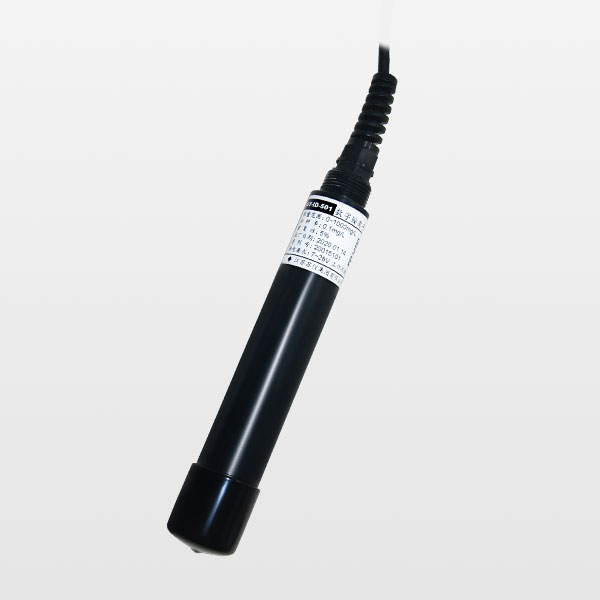

5、數字離子濃度傳感器
工作原理：（以銨離子傳感器為例）
離子選擇傳感器由工作電極、參比電極、離子選擇膜和電解液組成。只有待測銨離子可以遷移通過離子選擇膜，并發生電荷變化，在工作電極上產生電位，電位值與離子濃度成比例，參比電極電位恒定不變。根據能斯特方程，通過測量工作電極與參比電極之間的電位差可轉換成氨氮濃度，且不受色度和濁度的影響。
在污水測量時，鉀離子和銨離子的化學屬性相似，是最顯著的干擾因子，會造成測量值偏高，因此需要進行鉀離子補償，此外還對水樣的溫度、PH進行動態補償。
技術指標：
測量參數 | NH+4 | CI- | F- | CN- | CU2+ |
型號 | SY-ID-501 | SY-ID-502 | SY-ID-503 | SY-ID-504 | SY-ID-505 |
工作原理 | 離子選擇膜 |
測量范圍 | 0~1000.0mg/L | 1.8~35500.0mg/L | 0.02~飽和mg/L | 0.2~260.0mg/L | 0.1~6400.0mg/L |
分辨率 | 0.1mg/L | 1mg/L | 0.1mg/L | 0.1mg/L | 0.5mg/L |
重復性 | 5%或±0.2mg/L | 5%或±1mg/L | 5%或±0.2mg/L | 5%或±0.2mg/L | 5%或±0.5mg/L |
響應時間 | ＜30 s | ＜30 s | ＜30 s | ＜30 s | ＜30 s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D34mm，L190mm，電纜2米（可定制） |
工作環境 | （0~50）攝氏度，（0~6）bar |
工作電壓 | 7~28V DC |

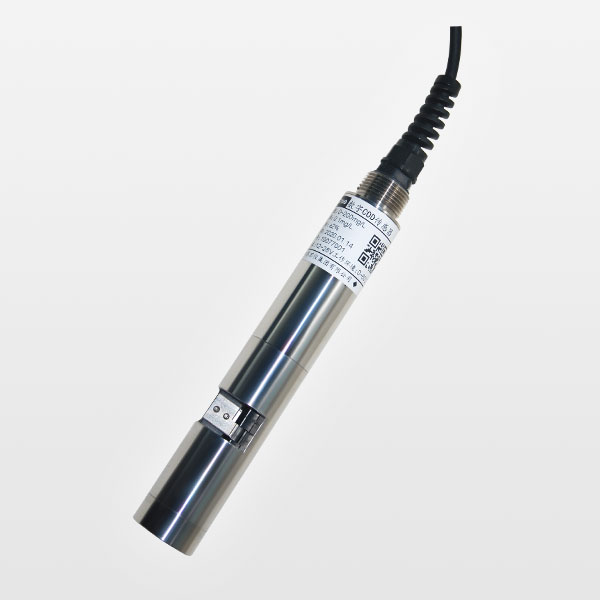

6、數字雙光路COD傳感器
工作原理：
傳感器基于紫外吸收法，同時測量254nm和546nm處的吸光度，254nm處吸光度用于計算水體中有機物濃度，546nm處吸光度用于補償水體濁度對有機物濃度測量產生的干擾。測量值可轉換成COD、BOD、TOC等。
測量過程無需化學試劑，無二次污染，能快速反映水質變化情況。采用先進的調制和相干檢測技術，有效提高測量精度、穩定性和抗干擾能力。
技術指標：
測量參數 | COD |
型號 | SY-ID-700 |
工作原理 | 雙波長紫外吸收法 |
發射波長 | 254nm，546nm |
測量范圍 | 0~200mg/L或0~500mg/L |
測量精度 | ±2%FS |
分辨率 | 0.1mg/L |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D34mm，L190mm，電纜2米（可定制） |
工作環境 | 0~50攝氏度，0~6bar |
工作電壓 | 12~28V DC |
